Trong các mạch điện tử, điện trở là linh kiện vô cùng quen thuộc, được sử dụng để giới hạn dòng điện, chia áp hoặc tạo thành các mạch lọc tín hiệu. Tuy nhiên, để nhận biết giá trị của một điện trở không phải lúc nào cũng đơn giản vì đa số các điện trở đều không ghi con số cụ thể mà dùng vạch màu. Bài viết này sẽ giúp bạn hiểu rõ bảng màu điện trở là gì, cũng như hướng dẫn cách đọc giá trị điện trở 3, 4 và 5 vạch màu một cách chính xác nhất, kể cả khi sử dụng điện trở công suất.

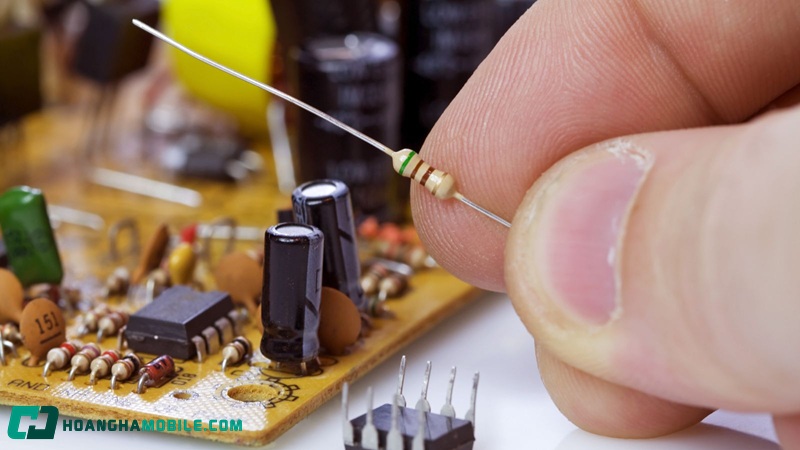

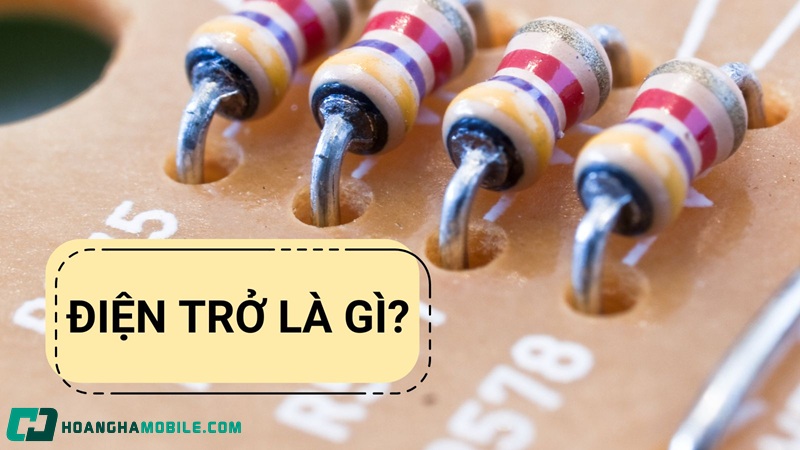

Điện trở là gì?
Trong lĩnh vực điện – điện tử, điện trở là một linh kiện thụ động có vai trò giới hạn dòng điện trong mạch, giúp kiểm soát mức điện áp phù hợp giữa các linh kiện, đồng thời bảo vệ mạch khỏi hiện tượng quá dòng. Về bản chất, điện trở hoạt động theo nguyên lý của định luật Ohm, trong đó giá trị điện trở (ký hiệu là R) được xác định bằng công thức: R=U/I
Trong đó:
- R là điện trở (đơn vị: Ohm – Ω)
- U là điện áp (Volt)
- I là cường độ dòng điện (Ampe)
Trên thực tế, điện trở xuất hiện ở hầu hết mọi thiết bị điện tử – từ mạch điều khiển đơn giản cho đến hệ thống phức tạp như máy tính, TV, thiết bị viễn thông… Nhờ có điện trở, dòng điện được phân phối hợp lý, giúp linh kiện hoạt động ổn định và chính xác.
Hiện nay, điện trở có nhiều dạng khác nhau như:
- Điện trở than, điện trở kim loại, điện trở sứ – dạng truyền thống có vạch màu
- Điện trở dán (SMD) – sử dụng trong thiết bị điện tử hiện đại
- Biến trở – cho phép điều chỉnh giá trị điện trở theo nhu cầu
Trong các loại trên, điện trở có vạch màu là phổ biến nhất và cũng là đối tượng chính trong bài viết này. Để hiểu được giá trị của loại điện trở này, người dùng cần biết cách đọc bảng màu của điện trở – một hệ thống mã hóa bằng màu sắc giúp tra cứu nhanh giá trị điện trở một cách chính xác.

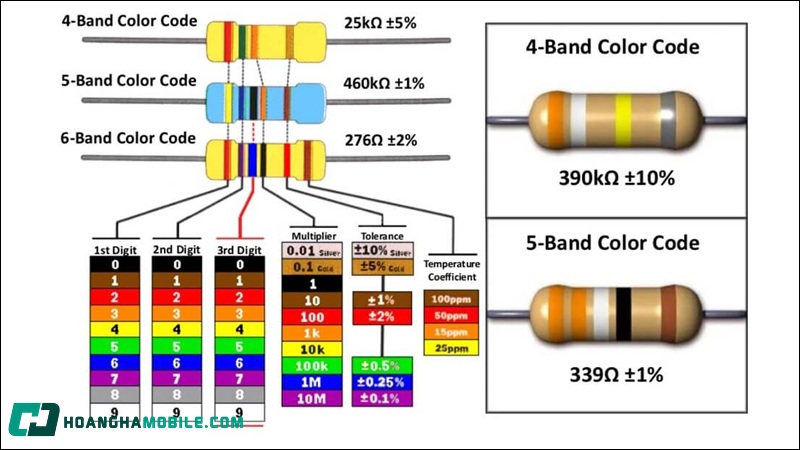

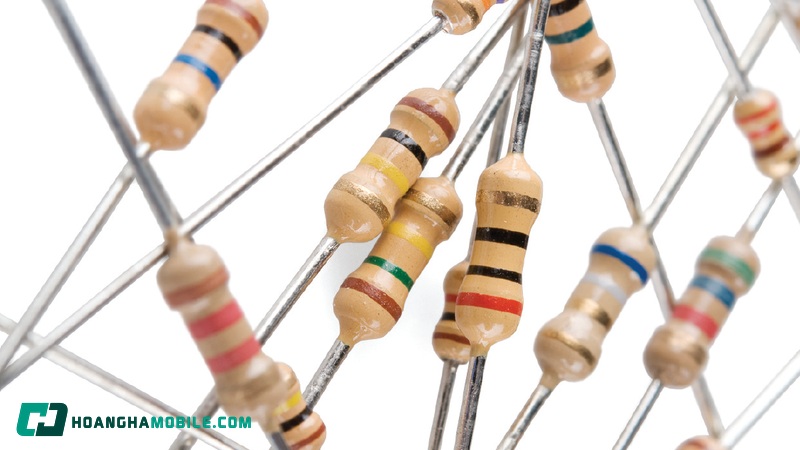

Bảng màu điện trở là gì?
Bảng mã màu điện trở là hệ thống mã hóa bằng màu sắc giúp người dùng xác định giá trị điện trở mà không cần ghi số. Mỗi màu đại diện cho một con số nhất định, cũng như hệ số nhân và mức sai số.
Vai trò của bảng mã màu điện trở:
- Tiết kiệm diện tích: Giúp hiển thị thông tin mà không cần in chữ số lên linh kiện nhỏ.
- Dễ đọc, dễ phân loại: Chỉ cần nhớ quy ước màu, bạn có thể xác định nhanh điện trở mà không cần dụng cụ hỗ trợ.
- Ứng dụng phổ biến: Hầu hết các điện trở công suất nhỏ, từ dân dụng đến công nghiệp, đều dùng mã màu.
Quy ước cơ bản trong bảng màu điện trở
|
Màu sắc |
Giá trị | Hệ số nhân | Sai số |
|
Đen |
0 | ×10⁰ |
— |
|
Nâu |
1 | ×10¹ |
±1% |
|
Đỏ |
2 | ×10² | ±2% |
|
Cam |
3 | ×10³ |
— |
|
Vàng |
4 | ×10⁴ |
±5% |
|
Lục |
5 | ×10⁵ |
±0.5% |
|
Lam |
6 | ×10⁶ |
±0.25% |
|
Tím |
7 | ×10⁷ |
±0.1% |
|
Xám |
8 | ×10⁸ |
±0.05% |
|
Trắng |
9 | ×10⁹ |
— |
|
Vàng kim |
— | ×0.1 |
±5% |
| Bạc | — | ×0.01 |
±10% |
Mỗi vạch màu sẽ nằm ở vị trí nhất định trên thân điện trở, và thứ tự các vạch sẽ quyết định giá trị điện trở tương ứng. Để đọc được chính xác, người dùng cần nắm rõ cách tính giá trị và quy tắc đọc đúng chiều – những nội dung sẽ được trình bày chi tiết trong các phần tiếp theo.
Cách tính giá trị điện trở
Sau khi đã hiểu được bảng màu điện trở là gì và ý nghĩa từng màu sắc, bước tiếp theo là áp dụng bảng màu đó để tính giá trị điện trở. Mỗi điện trở sẽ có từ 3 đến 5 vạch màu, trong đó các vạch đầu biểu thị các chữ số, vạch tiếp theo là hệ số nhân, và vạch cuối cùng (nếu có) thể hiện mức sai số.
- Công thức tính giá trị điện trở:
Cách tính trị số điện trở được dựa trên công thức sau:
Giá trị điện trở = (Các chữ số) × Hệ số nhân ± Sai số
Tùy theo số lượng vạch trên bảng màu điện trở, cách diễn giải các chữ số sẽ khác nhau:
Điện trở 3 vạch màu:
- Vạch 1: chữ số hàng chục
- Vạch 2: chữ số hàng đơn vị
- Vạch 3: hệ số nhân
Không có vạch sai số, mặc định thường là ±20%
Điện trở 4 vạch màu (phổ biến nhất):
- Vạch 1: chữ số hàng chục
- Vạch 2: chữ số hàng đơn vị
- Vạch 3: hệ số nhân
- Vạch 4: sai số
Điện trở 5 vạch màu (dành cho loại chính xác cao):
- Vạch 1: chữ số hàng trăm
- Vạch 2: chữ số hàng chục
- Vạch 3: chữ số hàng đơn vị
- Vạch 4: hệ số nhân
- Vạch 5: sai số

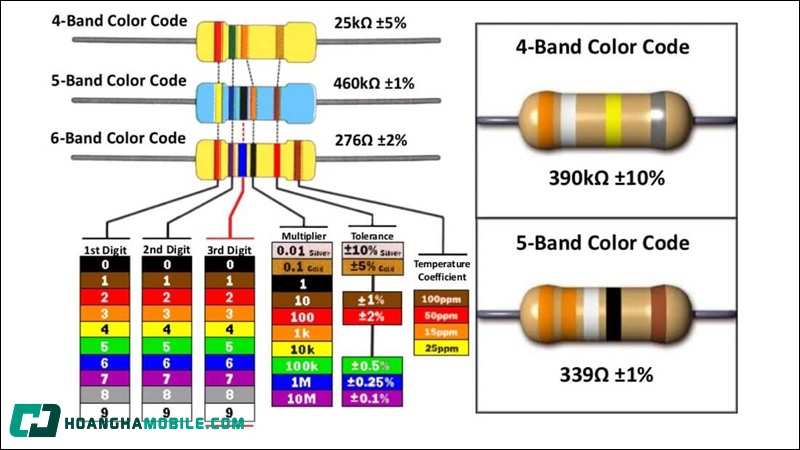

Cách đọc trị số điện trở dựa vào bảng màu điện trở
Sau khi nắm được quy tắc tính toán và ý nghĩa của từng màu sắc, việc đọc trị số điện trở dựa vào vạch màu sẽ trở nên đơn giản hơn rất nhiều. Tùy vào loại điện trở mà bạn có thể gặp điện trở 3 vạch màu, 4 vạch màu hoặc 5 vạch màu – mỗi loại sẽ có cách đọc khác nhau, nhưng đều dựa trên bảng quy ước màu đã trình bày ở phần trước.

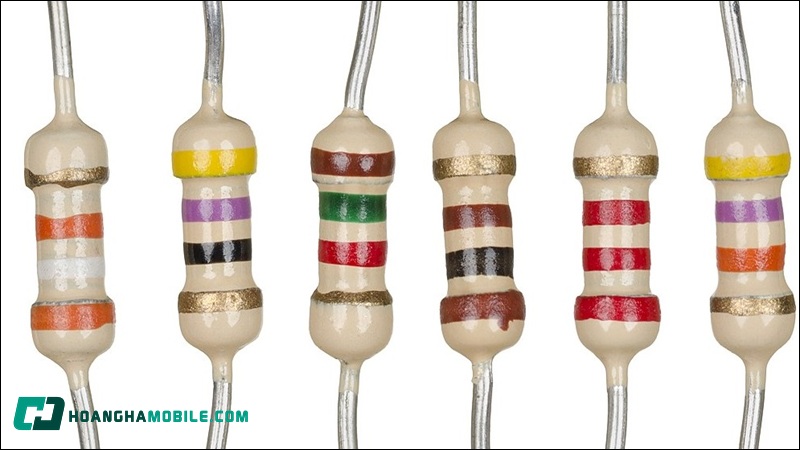

Cách đọc điện trở 3 vạch màu
Loại điện trở này ít phổ biến hơn nhưng vẫn gặp trong các mạch đơn giản. Ý nghĩa của từng vạch như sau:
- Vạch 1: Chữ số hàng chục
- Vạch 2: Chữ số hàng đơn vị
- Vạch 3: Hệ số nhân
Ví dụ: Vàng (4), Đỏ (2), Cam (×1.000) → 42 × 1.000 = 42.000Ω = 42kΩ
Lưu ý: Loại điện trở này thường không ghi sai số, hoặc sai số nằm trong phạm vi ±20%.

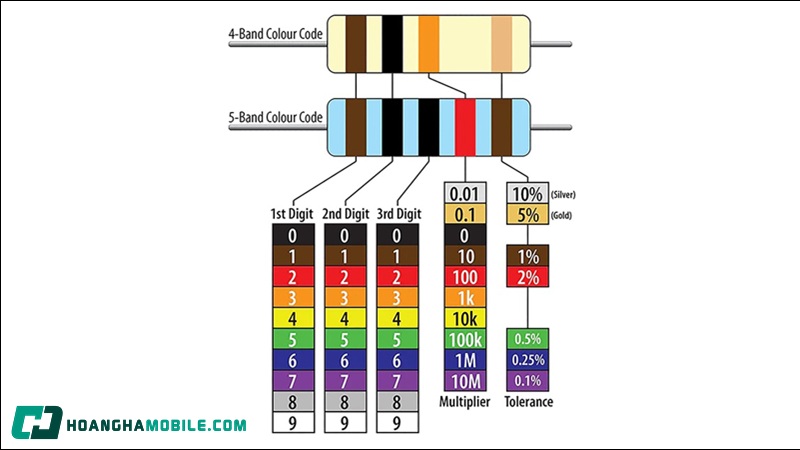

Cách đọc bảng màu điện trở 4 vạch màu
Đây là loại thông dụng nhất hiện nay. Cách đọc như sau:
- Vạch 1: Chữ số hàng chục
- Vạch 2: Chữ số hàng đơn vị
- Vạch 3: Hệ số nhân
- Vạch 4: Sai số
Ví dụ: Đỏ (2), Tím (7), Nâu (×10), Vàng (±5%) → 27 × 10 = 270Ω ±5%

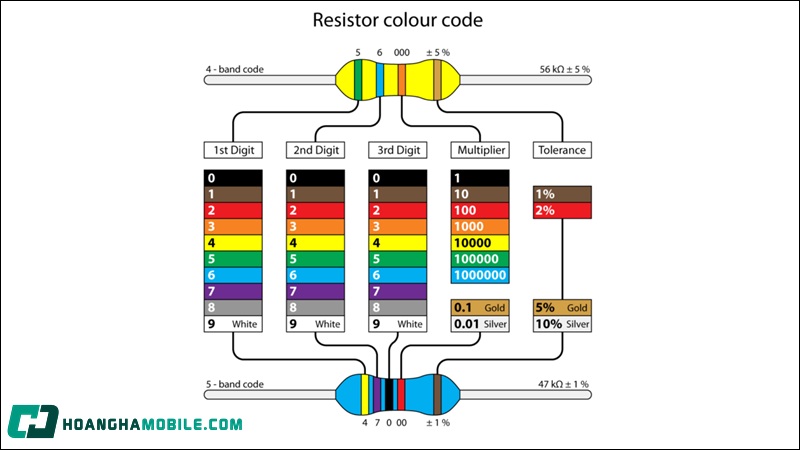

Cách đọc bảng màu điện trở 5 vạch màu
Loại này dùng cho điện trở chính xác cao, thường thấy trong mạch đo lường hoặc thiết bị đòi hỏi độ chính xác cao.
- Vạch 1: Chữ số hàng trăm
- Vạch 2: Chữ số hàng chục
- Vạch 3: Chữ số hàng đơn vị
- Vạch 4: Hệ số nhân
- Vạch 5: Sai số
Ví dụ: Xám (8), Đỏ (2), Đen (0), Đỏ (×100), Nâu (±1%) → 820 × 100 = 82.000Ω ±1%
Cách đọc điện trở công suất
Khác với việc đọc trị số điện trở bằng bảng màu điện trở, công suất điện trở không được mã hóa bằng màu sắc mà thường được xác định qua kích thước vật lý hoặc thông số in trực tiếp trên thân linh kiện.
Công suất (đơn vị: Watt – W) thể hiện mức năng lượng tối đa mà điện trở có thể tiêu tán dưới dạng nhiệt mà không bị hư hỏng. Nếu vượt quá công suất, điện trở sẽ bị quá nhiệt và cháy.
Điện trở càng lớn về kích thước, công suất càng cao. Một số điện trở sẽ in rõ công suất, ví dụ:
- “10Ω 1W” → điện trở 10 Ohm, công suất 1 Watt
- “R47 5W” → điện trở 0.47 Ohm, công suất 5 Watt
| Loại điện trở | Công suất phổ biến | Đặc điểm nhận biết |
| Điện trở thường | 1/4W – 1W | Nhỏ, vạch màu |
| Điện trở sứ | 5W – 20W | To, màu trắng, dạng khối |
| Điện trở công suất cao | ≥ 50W | Có tản nhiệt, kích thước lớn |
Khi chọn điện trở, nên dự phòng công suất cao hơn ít nhất 2 lần so với mức tiêu tán thực tế để đảm bảo độ bền và an toàn cho mạch điện.
Sự khác biệt giữa giá trị thực tế và lý thuyết
- Sai số cho phép của điện trở
Mỗi điện trở đều có một mức sai số (được thể hiện qua vạch màu cuối cùng trên điện trở 4 hoặc 5 vạch). Ví dụ sai số ±1%, ±5%, ±10% nghĩa là giá trị thực tế có thể lệch so với giá trị danh định trong khoảng này.
- Ảnh hưởng nhiệt độ
Điện trở thay đổi giá trị theo nhiệt độ môi trường và khi hoạt động. Một số loại điện trở có hệ số nhiệt độ cao, làm giá trị điện trở thay đổi khi nhiệt độ tăng hoặc giảm.
- Quá trình sản xuất và vật liệu
Do giới hạn công nghệ sản xuất và chất lượng vật liệu, không thể đảm bảo điện trở luôn đúng 100% giá trị lý thuyết. Các sai lệch nhỏ là điều bình thường.
- Độ chính xác thiết bị đo và điều kiện đo
Khi đo điện trở, nếu thiết bị không chuẩn hoặc điều kiện môi trường không phù hợp, kết quả cũng có thể khác so với giá trị thực tế.
Do những yếu tố này, khi thiết kế hoặc sử dụng mạch điện, bạn cần tính đến mức sai số và biến động giá trị điện trở thực tế để đảm bảo mạch hoạt động ổn định, tránh hỏng hóc hoặc hoạt động không chính xác.
Làm thế nào để biết hướng đọc bảng màu điện trở?
Việc xác định đúng hướng đọc bảng màu trên điện trở là bước quan trọng để đọc chính xác giá trị điện trở. Dưới đây là một số cách giúp bạn nhận biết:
Vạch màu sai số thường có màu khác biệt và thường nằm ở cuối cùng (phía gần một đầu của điện trở hơn). Đây là vạch dễ nhận biết nhất để xác định hướng đọc từ trái sang phải, bắt đầu từ vạch màu đầu tiên (gần đầu còn lại).
Các vạch màu đầu (biểu thị giá trị) thường có khoảng cách gần nhau, trong khi vạch sai số thường cách xa hơn một chút so với nhóm vạch đầu.
- Nhìn vào thân điện trở và vị trí chữ hoặc ký hiệu
Một số điện trở có chữ hoặc ký hiệu nhỏ in trên thân. Hướng đọc bảng màu thường là từ phía đầu không có chữ ký hiệu đến phía có ký hiệu. Ngoài ra, các điện trở thường được đóng gói và đặt sao cho vạch sai số nằm về phía bên phải.
- Sử dụng thiết bị đo
Nếu vẫn chưa chắc chắn, bạn có thể sử dụng đồng hồ vạn năng (multimeter) để đo giá trị điện trở thực tế, giúp xác nhận giá trị và hướng đọc.
Việc đọc đúng hướng bảng màu sẽ giúp bạn tránh sai sót trong đo đạc và chọn linh kiện phù hợp cho mạch điện.
Tạm kết
Việc hiểu và đọc bảng màu điện trở là kỹ năng quan trọng với bất kỳ ai làm việc với điện tử. Dù là điện trở 3, 4 hay 5 vạch màu, bạn đều có thể xác định giá trị một cách chính xác nếu nắm vững cách đọc và áp dụng bảng màu. Đối với điện trở công suất, việc đọc trực tiếp giá trị hoặc đo đạc bằng thiết bị sẽ mang lại kết quả chính xác hơn.
